噴砂除銹工藝對金屬表面結(jié)構(gòu)的處理
文章出處：吉川科技
人氣： 發(fā)表時間：2015-08-27 15:54

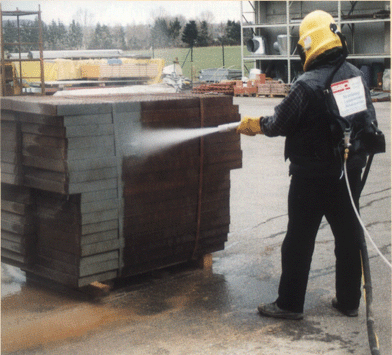

噴砂除銹工藝為了的是讓金屬表面能夠達到理想的粗糙度與清潔度，必須對金屬結(jié)構(gòu)表面進行除銹等預(yù)處理。防腐蝕界有這么一句話“七分除銹，三分涂裝”，可見除銹的重要性。鑒于水工金屬結(jié)構(gòu)的特殊性，如體積大、施工環(huán)境基本為露天等，現(xiàn)階段依然采用噴砂除銹的方法，噴砂除銹控制主要體現(xiàn)在以下幾個方面。
Ⅰ.前期控制：噴砂前，依據(jù)《涂裝前鋼材表面銹蝕等級和除銹等級》規(guī)定，對金屬結(jié)構(gòu)基體表面銹蝕等級進行評定。仔細檢查，清除焊渣、飛濺等附著物，并清洗表面油脂及可溶污物，對無用的焊接體或聯(lián)接物也應(yīng)作妥善處理。
Ⅱ.工具控制：噴砂操作時，空壓機氣壓為6.0×105～6.5×105Pa，氣壓變幅為0.5×105～1.0×105Pa。一般砂桶氣壓為4.5×105～5.5×105Pa，不得小于4.0×105Pa。噴砂前應(yīng)檢查壓力容器的生產(chǎn)廠家是否持有有關(guān)部門頒發(fā)的生產(chǎn)許可證、噴砂工佩戴的防護工具、安全帶(繩)和供氧裝置是否安全可靠，以及噴嘴磨損情況，當孔口直徑增大25%時宜更換噴嘴。
Ⅲ.磨料控制：噴砂除銹工藝用的砂，要求顆粒堅硬、有棱角、干燥(含水量<2%)、無泥土及其他雜質(zhì);以石英砂為好，粗河砂也可;同時，應(yīng)考慮砂料運輸條件，單價高低，回收能力等因素;砂料粒徑以0.5～1.5mm為宜，篩選前須曬干，存儲于棚內(nèi)、室內(nèi)，篩孔大小為：粗篩40～48孔/cm2(粒徑1.2mm)、細篩372～476孔/cm2(粒徑0.3mm)。除銹方案確定后，磨料可選河砂、石英砂或二者混合。在崗南水庫除險加固中，經(jīng)預(yù)噴比較，將石英砂和河砂按1∶1摻和使用除銹效果最好。
Ⅳ.工藝控制：噴砂用的壓縮空氣必須經(jīng)冷卻裝置及油水分離器處理，以保證干燥、無油;油水分離器必須定期清理。噴嘴到基體鋼材表面距離以100～300mm為宜，噴砂前對非噴砂部位應(yīng)遮蔽保護。噴射方向與基體鋼材表面法線夾角以15°～30°為宜。噴砂除銹后、進行下一道工序前，如遇下雨或其他造成基體鋼材表面潮濕的情況時，要待環(huán)境達到施工條件后，用干燥的壓縮空氣吹干表面水分后施工，如須重新噴砂，不可降低磨料要求，以免降低粗糙度。噴砂時噴嘴不要長時間停留在某處，噴砂作業(yè)應(yīng)避免零星作業(yè)，但也不能一次噴射面積過大，要考慮涂裝或熱噴涂工序與表面預(yù)處理工序間的時間間隔要求。對噴槍無法噴射的部位要采取手工或動力工具除銹。
Ⅴ.環(huán)境控制：鑒于水工金屬結(jié)構(gòu)噴砂除銹為露天作業(yè)，施工時除應(yīng)注意防塵和環(huán)境保護，還必須每日檢測施工現(xiàn)場環(huán)境溫度、濕度和金屬表面的溫度，計算當日露點，做好施工記錄。當空氣相對濕度大于85%、金屬表面溫度低于露點以上3℃時不得施工。
Ⅵ.質(zhì)量控制：噴砂完成后首先應(yīng)對噴砂除銹部位進行全面檢查，其次要對基體鋼材表面進行清潔度和粗糙度檢查。重點應(yīng)檢查不易噴射的部位，手工或動力工具除銹部位可適當降低要求。對基體鋼材表面進行清潔度和粗糙度檢查時，一是嚴禁用手觸摸;二是應(yīng)在良好的散射日光下或照度相當?shù)娜斯ふ彰鳁l件下進行，以免漏檢。噴砂除銹后，金屬結(jié)構(gòu)表面清潔度應(yīng)達到Sa21/2，應(yīng)對照《涂裝前鋼材表面銹蝕等級和除銹等級》中提供的照片進行比較，比較時至少每2m2有一個比較點。
噴砂除銹工藝進行之后，金屬結(jié)構(gòu)表面粗糙度應(yīng)達到Ry60～100μm，應(yīng)按照技術(shù)要求，取相應(yīng)粗糙度樣板，用至少7倍放大鏡放大后比較，比較時至少每2m2有一個比較點。用表面粗糙度儀直接測定時，每2m2表面至少要有一個評定點，取評定長度為40mm，在此長度范圍內(nèi)測5點，取其算術(shù)平均值為此評定點的表面粗糙度值。
推薦產(chǎn)品
同類文章排行
- 噴砂機和噴丸機有什么不
- 冬季使用噴砂機的注意事
- 自動噴砂機常見故障與處
- 自動噴砂機與手動噴砂機
- 吉川機械鍍膜擋板噴砂機
- JCK吉川自動流水線噴砂機
- JCK-吉川科技--越南噴砂機
- 吉川分公司-重慶吉菲勒機
- 工藝講解 | 拋丸、噴丸、
- 吉川機械榮獲三項（廣東
吉川樣本
